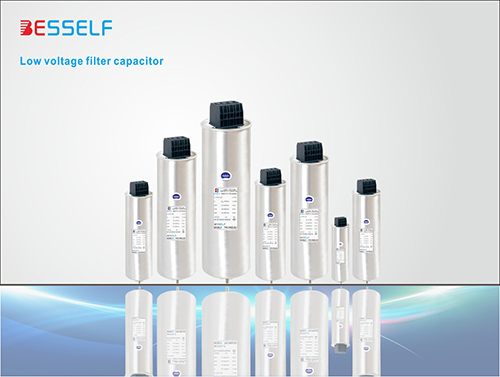

BEFC低压安全电容器采用国际先进坡式或阶梯式金属化聚丙烯膜,波纹及平滑切割技术,有效改善热响应和封装的密度,抑制高浪涌电流,有效解决由于绕组薄膜边缘收缩效应引起的边缘接触问题.在真空环境下灌注电解质材料并注入惰性气体,以提高可靠性、低成本的特点，采用铝壳圆柱型封装便于安装和维护.BEFC系列交流电容器适用于组成调谐滤波电容器组等，满足在功率因数调整和谐波滤波中的应用要求。
※ 技术参数
参数类型 | 数据和限值 | ||
过电压 | Vmax | 1.1Un(每天可持续达9小时）/1.18Un（每天可持续达40分钟）/1.25Un(每天可持续达8分钟）/1.35Un（每天可持续达2分钟） | |
过电流 | Imax | 最高可达2.0In | |
浪涌电流 | Is | 310In | |
损耗 | 电介质 | ＜0.2W/kvar(20℃环境温度下） | |
全部 | ＜0.4W/kvar | ||
额定频率 | F | 50/60Hz | |
电容容差 | vtt | 相间不平衡≤1.08% | |
测试电压，端子对端子 | vtc | 2.15Un10s | |
测试电压，端子对外壳 | VR≤600V:3000VAC;10s超过VR=660V：6000VAC，10s | ||
设计使用寿命 | 215000h | ||
环境温度 | 最低温度-30℃；最高温度+65℃（特殊设计最低温度-40℃，最高温度+75℃ | ||
冷却 | 自然冷却或强迫冷却 | ||
湿度 | ≤95% | ||
海拔 | Hml | 海拔2000米（可定制4000米） | |
安装位置 | 任意位置 | ||
安装与接地 | 用M12或M16螺栓固定在保护壳底上 | ||
安装方式 | 垂直安装 | ||
安全特性 | 干式技术，过压分离器，自愈性 | ||
放电电阻 | 内置放电电阻 | ||
保护壳 | 一次性冲压铝罐 | ||
封装 | Ip20，室内装配 | ||
电介质 | 耐高温金属化聚丙烯薄膜 | ||
灌注材料 | 惰性气体，环保热成型树脂 | ||
端子 | 可选择可触摸加强型端子，带防电击保护 | ||
投切次数 | 每年最大可过载投切10000次 | ||
执行标准 | IEC60831 | ||
※ 快速选型
型号 | 容量(kvar) | 电压(V) | 电容量(μF) | 电流A | 备注 |
BEFC5U280D1 | 5 | 280 | 203.0 | 17.86 | 单相 |
BEFC10U280D1 | 10 | 280 | 406.0 | 35.7 | |
BEFC15U280D1 | 15 | 280 | 609.0 | 53.6 | |
BEFC5U250D1 | 5 | 300 | 176.8 | 16.7 | |
BEFC10U250D1 | 10 | 300 | 353.7 | 33.3 | |
BEFC15U250D1 | 15 | 300 | 530.5 | 50.0 | |
BEFC20U400D3 | 20 | 400 | 398.1 | 28.9 | 三相共补 |
BEFC25U400D3 | 25 | 400 | 497.6 | 36.1 | |
BEFC30U400D3 | 30 | 400 | 597.1 | 43.3 | |
BEFC40U400D3 | 40 | 400 | 796.2 | 57.7 | |
BEFC20U415D3 | 20 | 415 | 369.8 | 27.8 | |
BEFC25U415D3 | 25 | 415 | 462.3 | 34.8 | |
BEFC30U415D3 | 30 | 415 | 554.7 | 47.1 | |
BEFC40U415D3 | 40 | 415 | 739.7 | 55.6 | |
BEFC20U450D3 | 20 | 450 | 314.5 | 25.7 | |
BEFC25U450D3 | 25 | 450 | 393.2 | 32.1 | |
BEFC30U450D3 | 30 | 450 | 471.8 | 38.5 | |
BEFC40U450D3 | 40 | 450 | 629.1 | 51.3 | |
BEFC20U480D3 | 20 | 480 | 276.5 | 24.1 | |
BEFC25U480D3 | 25 | 480 | 345.6 | 30.1 | |
BEFC30U480D3 | 30 | 480 | 414.7 | 36.1 | |
BEFC40U480D3 | 40 | 480 | 552.9 | 48.1 | |
BEFC20U525D3 | 20 | 525 | 231.1 | 22.0 | |
BEFC25U525D3 | 25 | 525 | 288.9 | 27.5 | |
BEFC30U525D3 | 30 | 525 | 346.6 | 33.0 | |
BEFC35U525D3 | 35 | 525 | 404.4 | 38.5 | |
BEFC40U525D3 | 40 | 525 | 462.2 | 44.0 | |
BEFC20U690D3 | 20 | 690 | 133.8 | 16.7 | |
BEFC25U690D3 | 25 | 690 | 167.2 | 20.9 | |
BEFC30U690D3 | 30 | 690 | 200.7 | 25.1 |
